แผ่นระบายน้ำ Drainage cell
สำหรับรองใต้สวนหลังคา กระบะต้นไม้ สนามหญ้าบนอาคาร เพื่อระบายน้ำที่รวดเร็ว ป้องกันน้ำขัง และไม่ทำให้รากต้นไม้เน่า หรือสำหรับรองใต้หญ้าเทียม เพื่อการระบายน้ำที่ดี แผ่นระบายน้ำนี้ จะช่วยเพิ่มช่องว่างสำหรับถ่ายเทอากาศให้รากต้นไม้ ช่วยลดน้ำหนักของสวนหลังคาแบบเดิมได้อีกด้วย
คุณสมบัติ
Drain Grid มีความแข็งแรงและทนทานสูง มีความสามารถในการรับน้ำหนักดินได้
สูงไม่น้อยกว่า 1 เมตร หรือไม่เกิน 1,000 KN/sqm.
ปริมาณสินค้า : 10 แผ่น/มัด
การใช้งาน : 5 แผ่น/ตร.ม.
รายละเอียดสินค้า
ผลิตจาก : PP (Polypropylene)
ขนาด : 480x480x30 mm.
น้ำหนัก : 860 กรัมต่อชิ้น / 3.60 Kg/sqm.
กำลังรับน้ำหนักกดทับ : 1,000 KN/sqm.
อัตราการไหลของน้ำ : 325 ลิตรต่อวินาที ต่อความกว้าง 1 เมตร ที่ความลาดเอียงร้อยละ 1
สี : ดำ
ขั้นตอนการติดตั้งสินค้า
การติดตั้ง Drain Grid สำหรับการระบายน้ำใต้กระบะต้นไม้บนอาคาร
- ก่อนการติดตั้ง ผู้รับเหมาต้องได้รับคำอนุมัติจากวิศวกรผู้ควบคุมงานซึ่งได้ตรวจสอบการเตรียมพื้นที่สำหรับการติดตั้งแล้ว
- จัดวาง DRAIN GRID ลงบนพื้นที่ทำระบบกันซึมแล้ว หรือวางบนแผ่น Geotextile ตามที่ระบุในแบบ
- ติดตั้ง DRAIN GRID ด้วยวิธีการวางสลับ (Brick pattern) โดยไม่ให้มีช่องว่างระหว่างชิ้นงาน โดยติดตั้งแต่ละชิ้นของ DRAIN GRID ให้เชื่อมยึดกับชิ้นถัดไปให้จุดยึดเข้าล็อค เพื่อไม่ให้เกิดการเคลื่อนที่
- ตัดขอบชิ้นปลายของ DRAIN GRID ให้พอดีกับพื้นที่ก่อสร้าง โดย DRAIN GRID สามารถตัดได้ง่ายด้วยเลื่อยมือ เพื่อปรับรูปร่างให้เหมาะสมหรือพอดีกับพื้นที่ที่จะทำการติดตั้ง
- การติดตั้ง DRAIN GRID ในพื้นที่ลาดเอียงสามารถกระทำได้ ในที่ลาดชันไม่เกิน 6 องศา
- ขอบโดยรอบของ DRAIN GRID จะต้องถูกหุ้มด้วยแผ่น Geotextile เพื่อป้องกันไม่ให้ดินเข้าไปอุดตันในช่องระบายน้ำ และต้องแน่ใจว่าการติดตั้งดังกล่าวไม่อุดตันหรือขวางทางระบายน้ำ
- ติดตั้งแผ่น Geotextile ลงบน DRAIN GRID โดยวางไม่ให้มีช่องว่าง และซ้อนทับแต่ละแผ่นตามข้อกำหนดของแผ่น Geotextile ทั้งนี้ต้องระวังไม่ให้มีมุมหรือส่วนคมที่อาจสร้างความเสียหายให้กับแผ่น Geotextile
- โรยทรายรองพื้น ดิน วัสดุปลูก หรือวัสดุปูพื้นอื่นตามต้องการ โดยการบดอัดวัสดุถมดังกล่าวให้ใช้การบดอัดด้วยมือหรือเครื่องบดอัดน้ำหนักเบา (Light weight tools) เท่านั้น
- ปลูกต้นไม้ ปูหญ้าหรือ Hydro seed ตามต้องการ
การติดตั้ง Drain Grid สำหรับการระบายน้ำของกำแพงกันดิน
- ก่อนการติดตั้ง ผู้รับเหมาต้องได้รับคำอนุมัติจากวิศวกรผู้ควบคุมงานซึ่งได้ตรวจสอบการเตรียมพื้นที่สำหรับการติดตั้งแล้ว
- จัดวาง DRAIN GRID ที่ผนังที่ทำระบบกันซึมหรือติดตั้งแผ่น Geotextile ไว้ตามที่ระบุในแบบ
- ติดตั้ง DRAIN GRID ด้วยวิธีการวางสลับ (Brick pattern) โดยไม่ให้มีช่องว่างระหว่างชิ้นงาน โดยติดตั้งแต่ละชิ้นของ DRAIN GRID ให้เชื่อมยึดกับชิ้นถัดไป เพื่อไม่ให้เกิดการเคลื่อนที่
- ตัดขอบชิ้นปลายของ DRAIN GRID ให้พอดีกับพื้นที่ก่อสร้าง โดย DRAIN GRID สามารถตัดได้ง่ายด้วยเลื่อยมือ เพื่อปรับรูปร่างให้เหมาะสมหรือพอดีกับพื้นที่ที่จะทำการติดตั้ง
- ติดตั้ง DRAIN GRID เข้ากับผนังคสล.
- ขอบโดยรอบของ DRAIN GRID จะต้องถูกหุ้มด้วยแผ่น Geotextile เพื่อป้องกันไม่ให้ดินเข้าไปอุดตันในช่องระบายน้ำ และต้องแน่ใจว่าการติดตั้งดังกล่าวสามารถรวบรวมน้ำเพื่อระบายไปยังท่อระบายน้ำได้โดยสะดวก
- สำหรับผนังกันดินที่สูงเกิน 1.5 เมตร ควรจัดวาง DRAIN GRID เป็น 2 ชั้นที่แผ่นล่างสุด เพื่อให้มีพื้นที่มากพอในการรวมน้ำและระบายออกโดยง่าย
- ติดตั้งแผ่น Geotextile ลงบน DRAIN GRID โดยวางไม่ให้มีช่องว่าง และซ้อนทับแต่ละแผ่นตามข้อกำหนดของแผ่น Geotextile ทั้งนี้ต้องระวังไม่ให้มีมุมหรือส่วนคมที่อาจสร้างความเสียหายให้กับแผ่น Geotextile
- โรยทรายรองพื้น ดิน วัสดุปลูก หรือวัสดุปูพื้นอื่นตามต้องการ โดยการบดอัดวัสดุถมดังกล่าวให้ใช้การบดอัดด้วยมือหรือเครื่องบดอัดน้ำหนักเบา (Light weight tools) เท่านั้น
- ปลูกต้นไม้ ปูหญ้าหรือ Hydro seed ตามต้องการ

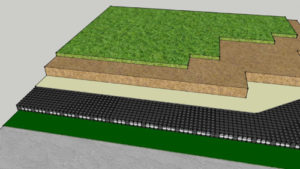

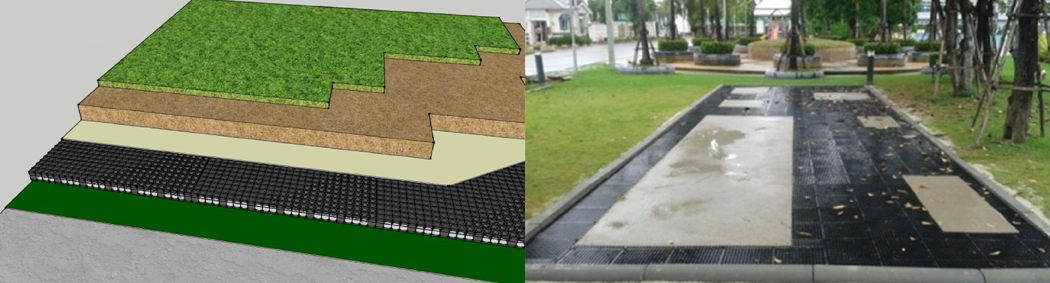

การติดตั้ง Drain Grid สำหรับการระบายน้ำใต้หญ้าจริง
- ก่อนการติดตั้ง ผู้รับเหมาต้องได้รับคำอนุมัติจากวิศวกรผู้ควบคุมงานซึ่งได้ตรวจสอบการเตรียมพื้นที่สำหรับการติดตั้งแล้ว
- จัดวาง DRAIN GRID ลงบนพื้นที่ทำระบบกันซึมแล้ว หรือวางบนแผ่น Geotextile ตามที่ระบุในแบบ
- ติดตั้ง DRAIN GRID ด้วยวิธีการวางสลับ (Brick pattern) โดยไม่ให้มีช่องว่างระหว่างชิ้นงาน โดยติดตั้งแต่ละชิ้นของ DRAIN GRID ให้เชื่อมยึดกับชิ้นถัดไปให้จุดยึดเข้าล็อค เพื่อไม่ให้เกิดการเคลื่อนที่
- ตัดขอบชิ้นปลายของ DRAIN GRID ให้พอดีกับพื้นที่ก่อสร้าง โดย DRAIN GRID สามารถตัดได้ง่ายด้วยเลื่อยมือ เพื่อปรับรูปร่างให้เหมาะสมหรือพอดีกับพื้นที่ที่จะทำการติดตั้ง
- การติดตั้ง DRAIN GRID ในพื้นที่ลาดเอียงสามารถกระทำได้ ในที่ลาดชันไม่เกิน 6 องศา

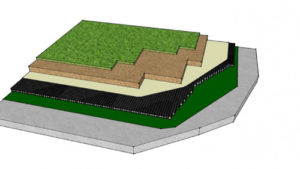

- ติดตั้งแผ่น Geotextile ลงบน DRAIN GRID โดยวางไม่ให้มีช่องว่าง และซ้อนทับแต่ละแผ่นตามข้อกำหนดของแผ่น Geotextile ทั้งนี้ต้องระวังไม่ให้มีมุมหรือส่วนคมที่อาจสร้างความเสียหายให้กับแผ่น Geotextile ลักษณะการปูจะต้องขึ้นขอบ ตามเส้นประ ดังรูป Geotextile จะช่วยป้องกันไม่ให้ดินเข้าไปอุดตันในช่องระบายน้ำ
- โรยทรายรองพื้น ดิน วัสดุปลูก หรือวัสดุปูพื้นอื่นตามต้องการ หนาประมาณ 300 mm. และบดอัดวัสดุถมดังกล่าวให้ใช้การบดอัดด้วยมือหรือเครื่องบดอัดน้ำหนักเบา(Light weight tools) เท่านั้น
- ปูหญ้าหรือ Hydro seed ตามต้องการ
การติดตั้ง Drain Grid สำหรับการระบายน้ำใต้หญ้าเทียมบนพื้นคอนกรีต แบบไม่มีชั้นทราย
- ก่อนการติดตั้ง ผู้รับเหมาต้องได้รับคำอนุมัติจากวิศวกรผู้ควบคุมงานซึ่งได้ตรวจสอบการเตรียมพื้นที่สำหรับการติดตั้งแล้ว
- หลังจากปรับความลาดเอียงที่พื้นคอนกรีต เพื่อให้เป็นทางน้ำไหลแล้ว ติดตั้ง DRAIN GRID ด้วยวิธีการวางสลับ (Brick pattern) โดยไม่ให้มีช่องว่างระหว่างชิ้นงาน โดยติดตั้งแต่ละชิ้นของ DRAIN GRID ให้เชื่อมยึดกับชิ้นถัดไปให้จุดยึดเข้าล็อค เพื่อไม่ให้เกิดการเคลื่อนที่
- ตัดขอบชิ้นปลายของ DRAIN GRID ให้พอดีกับพื้นที่ก่อสร้าง โดย DRAIN GRID สามารถตัดได้ง่ายด้วยเลื่อยมือ เพื่อปรับรูปร่างให้เหมาะสมหรือพอดีกับพื้นที่ที่จะทำการติดตั้ง
- การติดตั้ง DRAIN GRID ในพื้นที่ลาดเอียงสามารถกระทำได้ ในที่ลาดชันไม่เกิน 6 องศา
- ติดตั้งหญ้าเทียมบน DRAIN GRID ได้เลย
การติดตั้ง Drain Grid สำหรับการระบายน้ำใต้หญ้าเทียมบนพื้นคอนกรีต แบบมีชั้นทราย เพื่อความนุ่มเสมือนจริง
- ก่อนการติดตั้ง ผู้รับเหมาต้องได้รับคำอนุมัติจากวิศวกรผู้ควบคุมงานซึ่งได้ตรวจสอบการเตรียมพื้นที่สำหรับการติดตั้งแล้ว
- หลังจากปรับความลาดเอียงที่พื้นคอนกรีต เพื่อให้เป็นทางน้ำไหลแล้ว ติดตั้ง DRAIN GRID ด้วยวิธีการวางสลับ (Brick pattern) โดยไม่ให้มีช่องว่างระหว่างชิ้นงาน โดยติดตั้งแต่ละชิ้นของ DRAIN GRID ให้เชื่อมยึดกับชิ้นถัดไปให้จุดยึดเข้าล็อค เพื่อไม่ให้เกิดการเคลื่อนที่
- ตัดขอบชิ้นปลายของ DRAIN GRID ให้พอดีกับพื้นที่ก่อสร้าง โดย DRAIN GRID สามารถตัดได้ง่ายด้วยเลื่อยมือ เพื่อปรับรูปร่างให้เหมาะสมหรือพอดีกับพื้นที่ที่จะทำการติดตั้ง
- การติดตั้ง DRAIN GRID ในพื้นที่ลาดเอียงสามารถกระทำได้ ในที่ลาดชันไม่เกิน 6 องศา
- ติดตั้งแผ่น Geotextile ลงบน DRAIN GRID โดยวางไม่ให้มีช่องว่าง และซ้อนทับแต่ละแผ่นตามข้อกำหนดของแผ่น Geotextile ทั้งนี้ต้องระวังไม่ให้มีมุมหรือส่วนคมที่อาจสร้างความเสียหายให้กับแผ่น Geotextile ลักษณะการปูจะต้องขึ้นขอบ ตามเส้นประ ดังรูป Geotextile จะช่วยป้องกันไม่ให้ดินเข้าไปอุดตันในช่องระบายน้ำ
- โรยทรายรอง หนาประมาณ 50 mm. และบดอัดให้ใช้การบดอัดด้วยมือหรือเครื่องบดอัดน้ำหนักเบา (Light weight tools) เท่านั้น
- ติดตั้งหญ้าเทียมบน DRAIN GRID ได้เลย

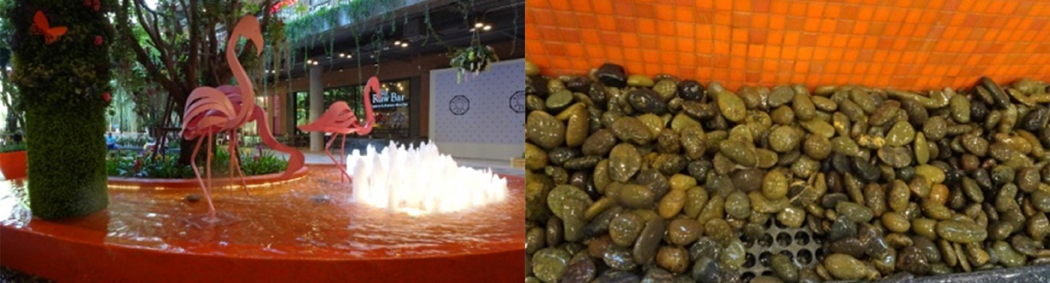

การติดตั้ง Drain Grid สำหรับ การระบายน้ำ ติดตั้ง Drain Grid แทน Gutter
- ก่อนการติดตั้ง ผู้รับเหมาต้องได้รับคำอนุมัติจากวิศวกรผู้ควบคุมงานซึ่งได้ตรวจสอบการเตรียมพื้นที่สำหรับการติดตั้งแล้ว
- ความกว้างของทางระบายน้ำจะต้องมีความกว้างไม่เกิน 300 mm. และขอบที่จะเป็นที่วาง Drain Grid นั้นจะต้องมีพื้นที่สำหรับวางไม่น้อยกว่า25 mm.
- ติดตั้ง และตัดขอบชิ้นปลายของ DRAIN GRID ให้พอดีกับพื้นที่ก่อสร้าง โดย DRAIN GRID สามารถตัดได้ง่ายด้วยเลื่อยมือ
- จากนั้นน้ำหินแม่น้ำ หรือหินสวยงามมาวางเรียงกันได้
หมายเหตุ : พื้นที่นั้นจะต้องไม่มีคนเดินเหยียบ
